Для прокладки в грунт, бронированный стальными проволоками (ДПС)
Назначение:
Кабели применяются для прокладки в грунтах всех групп, в кабельной канализации, трубах, блоках, при наличии особо высоких требований по механической устойчивости.

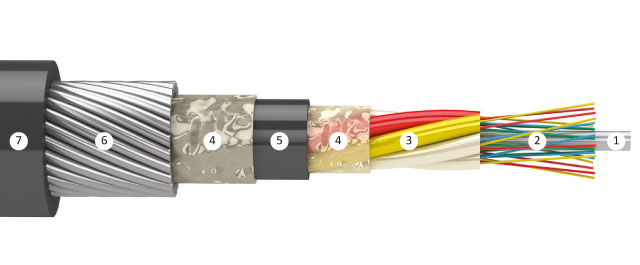

Конструкция:
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Межмодульный гидрофобный гель.
- Промежуточная оболочка из полимерного материала.
- Броня из высокопрочных стальных оцинкованных проволок с нанесенным гидрофобным гелем.
- Оболочка из полимерного материала.
Спецконструкции:
ДПС в сухом исполнении — для вертикальной прокладки и удобства монтажа кабелей (гидрофобный заполнитель в сердечнике заменен сухими водоблокирующими материалами).
ДПС с повышенной влагонепроницаемостью — в кабеле проложена внутренняя алюмополиэтиленовая оболочка.
ТПС — кабель с центральным оптическим модулем.
Текущие конструкции могут быть изменены по желанию клиента.
| Параметры эксплуатации: | |
| Рабочая температура | -50°С…+50°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года |
| Минимальный радиус изгиба оптического волокна | не менее 3 мм (в течение 10 мин) |
Основные технические параметры
| Кол-во ОВ в кабеле | Диаметр кабеля, мм | Вес кабеля, кг/км | Механические характеристики | ||
| Растягивающая нагрузка, кН | Раздавливающая нагрузка, кН/см | Радиус изгиба, мм | |||
| до 16 | 13,4 | 297 | 7 | 0,7 | 268 |
| до 32 | 13,7 | 300 | 272 | ||
| до 48 | 14,0 | 314 | 280 | ||
| до 16 | 14,2 | 367 | 20 | 0,7 | 284 |
| до 32 | 14,4 | 387 | 288 | ||
| до 48 | 14,8 | 393 | 296 | ||
Изготавливается по ТУ 3587-001-88083123-2009.
Сертификаты
Декларации о соответствии зарегистрированы в Федеральном агентстве связи РФ 28 января 2009:
Сертификат пожарной безопасности № С-RU.ПБ18.В.00004
