Подвесные самонесущие кабели (ДПТ)
Назначение:
Кабели применяются для подвеса на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач, в том числе при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.

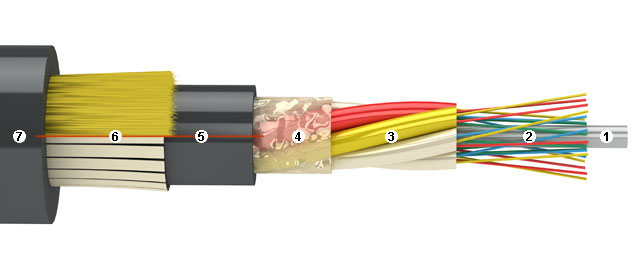

Конструкция:
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Межмодульный гидрофобный гель.
- Промежуточная оболочка из полимерного материала.
- Упрочняющие элементы (арамидные нити / стеклонити).
- Защитный шланг из полимерного материала.
Спецконструкции:
ДПТ-Н — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение, не содержащего галогенов с низким дымовыделением.
ДПТ-Э — оболочка кабеля изготавливается из трекингостойкого полимерного материала.
ДПТ в сухом исполнении — для вертикальной прокладки и удобства монтажа кабелей (гидрофобный заполнитель в сердечнике заменен сухими водоблокирующими материалами).
ДПТ (Л) — кабель облегченной конструкции (без промежуточной оболочки).
| Параметры эксплуатации: | |
| Рабочая температура | -60°С…+70°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года |
| Минимальный радиус изгиба оптического волокна | не менее 3 мм (в течение 10 мин) |
Основные технические параметры ДПТа (упрочняющий элемент — арамидные нити)
|
Кол-во ОВ в кабеле
|
Допустимое
растягивающее усилие, кН
|
Диаметр кабеля, мм
|
Вес кабеля, кг/км
|
Радиус изгиба,
мм
|
Раздавливающая нагрузка, кН/см
|
|
до 4
|
3,5
|
12,2
|
113
|
244
|
0,3
|
|
до 48
|
12,6
|
119
|
252
|
||
|
до 72
|
13,4
|
133
|
268
|
||
|
до 96
|
15,6
|
177
|
312
|
||
|
до 144
|
18,9
|
260
|
378
|
||
|
до 4
|
6
|
12,3
|
117 |
246
|
0,3
|
|
до 48
|
12,7
|
123
|
254
|
||
|
до 72
|
13,5
|
136 |
270
|
||
|
до 96
|
15,7
|
181
|
314
|
||
|
до 144
|
19,0
|
264
|
380
|
||
|
до 4
|
8
|
12,5
|
121
|
250
|
0,3
|
|
до 48
|
12,9
|
126
|
258
|
||
|
до 72
|
13,6
|
139
|
272
|
||
|
до 96
|
15,8
|
185 |
316
|
||
|
до 144
|
19,1
|
267
|
382
|
||
|
до 4
|
10
|
13,2
|
135
|
264
|
0,3
|
|
до 48
|
13,6
|
141
|
272
|
||
|
до 72
|
14,3
|
155
|
286
|
||
|
до 96
|
16,5
|
202
|
330
|
||
|
до 144
|
19,7
|
287
|
394
|
||
|
до 4
|
15
|
13,5
|
144
|
270
|
0,3
|
|
до 48
|
13,9
|
150
|
278
|
||
|
до 72
|
14,6
|
163
|
291
|
||
|
до 96
|
16,8
|
212
|
336
|
||
|
до 144
|
19,9
|
295
|
398
|
||
|
до 4
|
20
|
14,5
|
157
|
290
|
0,3
|
|
до 48
|
14,9
|
162
|
298
|
||
|
до 72
|
15,6
|
175
|
312
|
||
|
до 96
|
18,0
|
227
|
360
|
||
|
до 144
|
21,3
|
312
|
426
|
||
|
до 4
|
30
|
15,6
|
176
|
312
|
0,3
|
|
до 48
|
15,9
|
182
|
318
|
||
|
до 72
|
16,6
|
195 |
332
|
||
|
до 96
|
19,1
|
248
|
382
|
||
|
до 144
|
22,4
|
335
|
448
|
Основные технические параметры ДПТс (упрочняющий элемент — стеклонити)
|
Кол-во ОВ в кабеле
|
Допустимое
растягивающее усилие, кН
|
Диаметр кабеля, мм
|
Вес кабеля, кг/км
|
Радиус изгиба,
мм
|
Раздавливающая нагрузка, кН/см
|
|
до 4
|
3,5
|
12,3
|
117
|
246
|
0,3
|
|
до 48
|
12,7
|
121
|
254
|
||
|
до 72
|
13,5
|
136
|
270
|
||
|
до 96
|
15,7
|
182 |
314
|
||
|
до 144
|
19,0
|
265
|
380
|
||
|
до 4
|
6
|
12,8
|
128
|
256
|
0,3
|
|
до 48
|
13,1
|
132
|
262
|
||
|
до 72
|
13,8
|
147
|
276
|
||
|
до 96
|
16,0
|
192 |
320
|
||
|
до 144
|
19,3
|
276
|
386
|
||
|
до 4
|
7
|
12,9
|
132
|
258
|
0,3
|
|
до 48
|
13,2
|
137
|
264
|
||
|
до 72
|
13,9
|
150
|
278
|
||
|
до 96
|
16,2
|
197
|
324
|
||
|
до 144
|
19,4
|
280
|
388
|
||
|
до 4
|
8
|
13,0
|
136
|
260
|
0,3
|
|
до 48
|
13,4
|
140
|
268
|
||
|
до 72
|
14,1
|
155
|
282
|
||
|
до 96
|
16,3
|
202
|
326
|
||
|
до 144
|
19,4 |
283
|
388
|
||
|
до 4
|
10
|
13,9
|
155
|
278
|
0,3
|
|
до 48
|
14,2
|
160
|
284
|
||
|
до 72
|
14,9
|
175 | 298 | ||
|
до 96
|
17,1
|
225
|
342
|
||
|
до 144
|
20,2
|
309
|
404
|
Рекомендуемые расстояния для подвеса кабеля
На сайте нашей компании вы найдете программу для расчета необходимых характеристик кабеля для заданных условий монтажа и эксплуатации (расстояний между опорами, стрелы провиса, условий окружающей среды). Для более подробной консультации вы всегда можете обратиться к нашим специалистам по тел.: (342) 211-41-41.
Изготавливается по ТУ 3587-001-88083123-2009.
Сертификаты
Декларации о соответствии зарегистрированы в Федеральном агентстве связи РФ 28 января 2009:
Сертификат пожарной безопасности №ССПБ.RU.ОП070.В.00120 (марки ДПТ-Н, ТПТ-Н)
