Для прокладки в кабельной канализации, бронированный стальной гофролентой (ДПЛ)
Назначение:
Кабели применяются для прокладки в кабельной канализации, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах при опасности повреждения грызунами, по мостам и эстакадам, а также в грунты 1-3 групп.

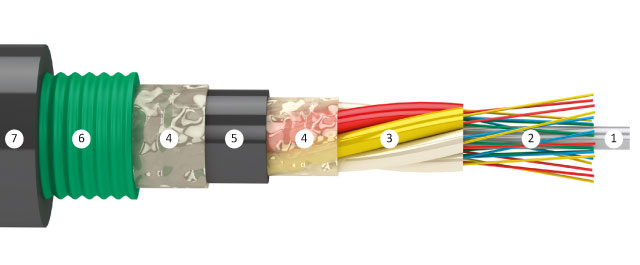

Конструкция:
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень или стальная проволока (СПЛ, САЛ).
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Межмодульный гидрофобный гель.
- Промежуточная оболочка из полимерного материала.
- Броня из стальной гофрированной ленты
- Оболочка из полимерного материала.
Спецконструкции:
ДПЛ-Н — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение, не содержащего галогенов с низким дымовыделением.
ДАЛ — в кабеле проложена внутренняя алюмополиэтиленовая оболочка для повышенной влагонепроницаемости.
ДПЛ в сухом исполнении — для вертикальной прокладки и удобства монтажа кабелей (гидрофобный заполнитель в сердечнике заменен сухими водоблокирующими материалами).
ДПЛ (Л) — кабель облегченной конструкции (без промежуточной оболочки).
ТПЛ — кабель с одним центральным оптическим модулем.
Текущие конструкции могут быть изменены по желанию клиента.
| Параметры эксплуатации: | |
| Рабочая температура | -50°С…+50°С |
| Температура монтажа | -10°С…+50°С |
| Температура транспортировки и хранения | -50°С…+50°С |
| Минимальный радиус изгиба | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года |
| Минимальный радиус изгиба оптического волокна | не менее 3 мм (в течение 10 мин) |
Основные технические параметры
| Кол-во ОВ в кабеле | Диаметр кабеля, мм | Вес кабеля, кг/км | Механические характеристики: | |||
| Растягивающая нагрузка, кН | Раздавливающая нагрузка, кН/см | Радиус изгиба, мм | ||||
| до 24 | 12,0 | 142 | 2,7-5 | 0,5 | 240 | |
| до 48 | 12,4 | 154 | 248 | |||
| до 72 | 12,9 | 161 | 258 | |||
| до 96 | 14,2 | 189 | 284 | |||
| до 144 | 17,4 | 285 | 348 | |||
Изготавливается по ТУ 3587-001-88083123-2009.
Сертификаты
Декларации о соответствии зарегистрированы в Федеральном агентстве связи РФ 28 января 2009:
Сертификат пожарной безопасности (марка ДПЛ-Н) №ССПБ.RU.ОП070.В.00120 от 25.03.2009
Сертификат пожарной безопасности (марка ТПЛ-Н) №С-RU.ПБ18.В.00004 от 26.03.2009
